你们工地的旧模板当废品了?这家工地不仅能有效利用,实际效果还不错(图)

豆丁施工编辑整理

一、废旧模板材料选择与处理

1、处理程序

材料清理 → 拔钉子 → 加工 → 分类

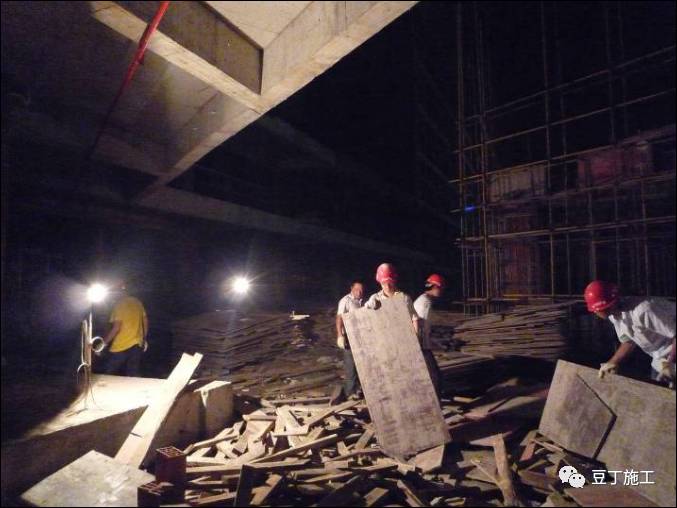

2、材料清理

该项工作管理人员在安排之前应深入第一现场，对旧材料的可用性进行评价，明确清理思路及堆放地点，避免重复工作。

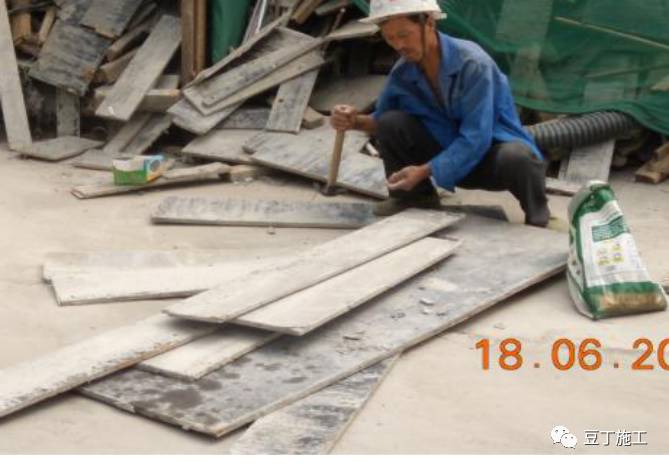

3、拔钉子

在指定的统一堆放地点集中拔出旧材料的钉子。

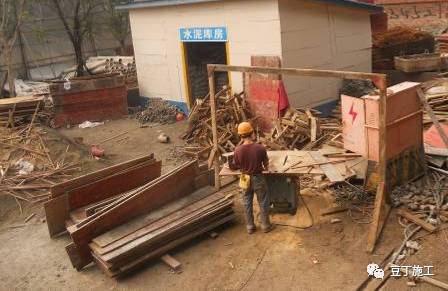

4、加工

1）将拔完钉子的旧材料按使用规格在指定地点集中加工。

2）先将较大模板选出，用于柱墙模板，然后配梁底模，梁侧模。

3）将剩余材料加工成规则的形状，用于板模。

4）最后将边角料用于加工夹具、柱墙根部套模、立杆垫板、水电预埋箱盒等。

5）或者确定柱墙模板统一用新模板，旧模板全部用于梁板板模版。以达到模板周转次数均衡。

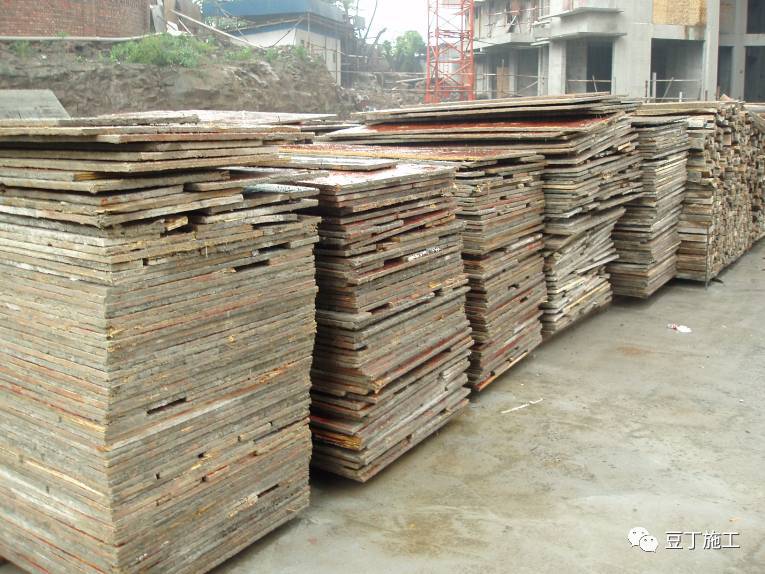

5、分类

将加工好的旧材料分类堆放，便于利用。

二、模板组装

先看一下旧模板安装整体效果

（一）梁板模板组装

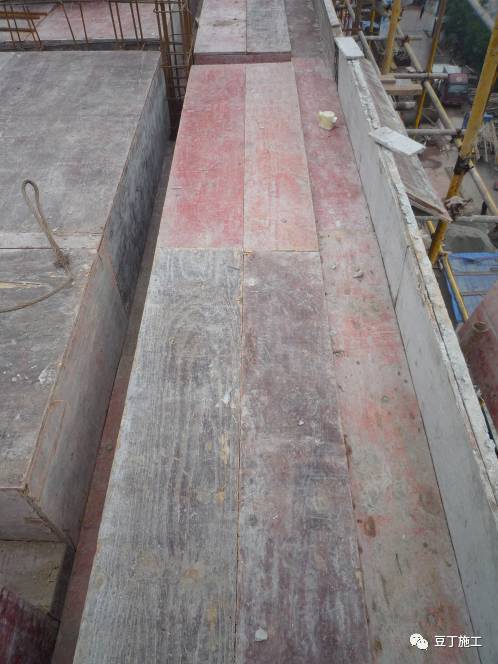

1、拼缝

旧模板存在毛边、孔洞等质量缺陷，因此在拼装时应采用0.1mm厚白铁皮进行封补。

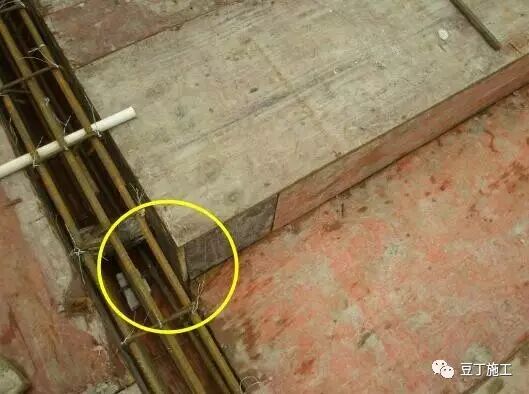

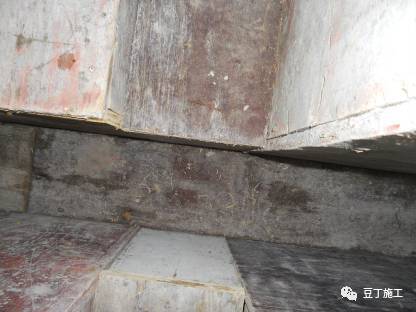

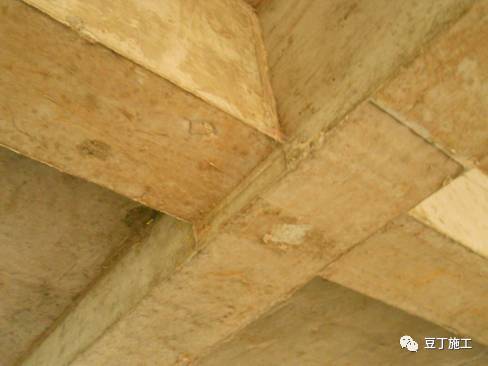

2、梁梁节点

梁与梁的交接点拼成密缝并钉牢，确保转角不咬肉。

梁梁节点处，拼缝严密、不错台，确保砼成型质量

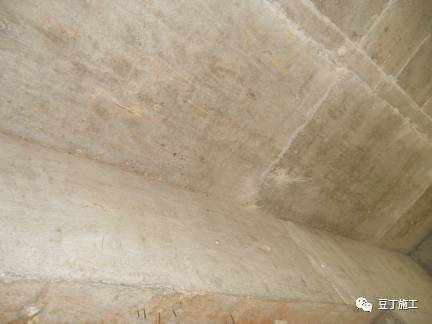

3、梁板节点

梁与板的交接点拼成密缝并钉牢，确保转角不咬肉。

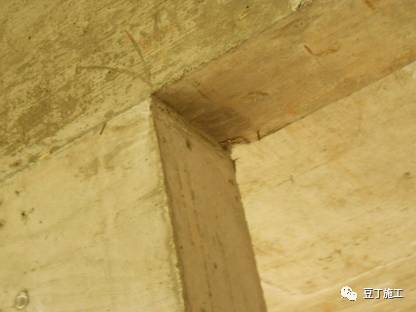

4、梁柱节点

梁柱节点拼缝严密，严禁出现阴阳角等现象。

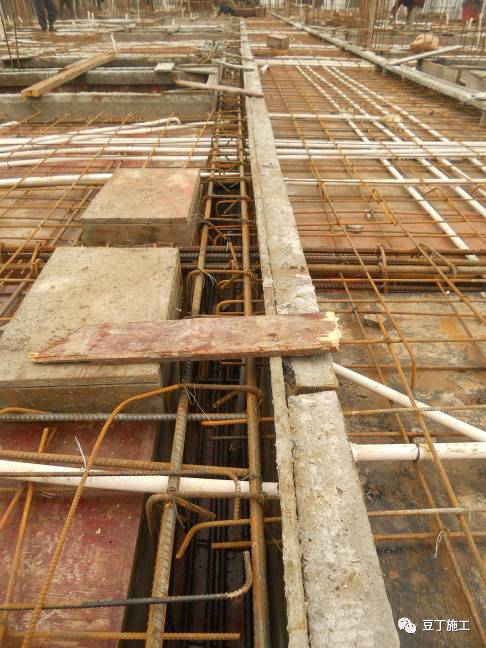

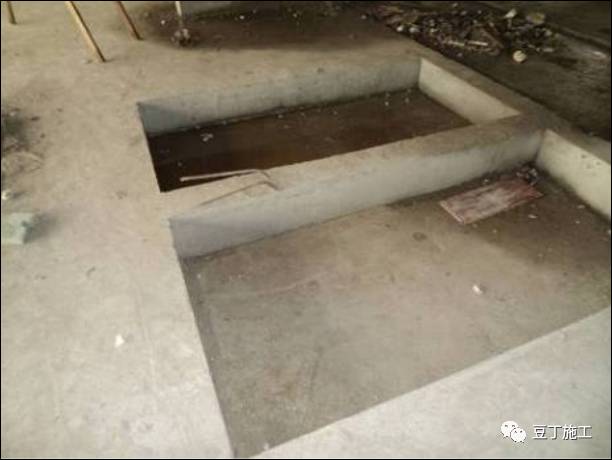

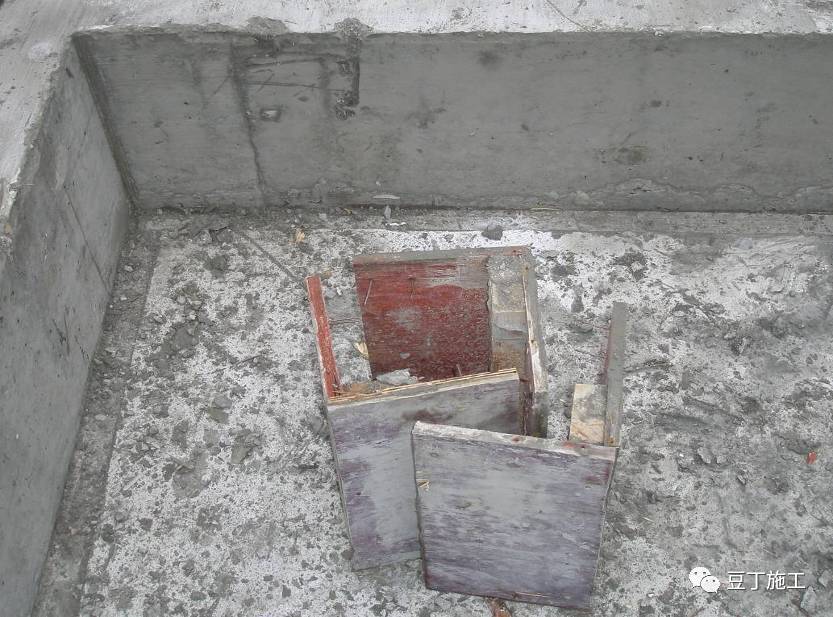

5、吊模

在距吊模阳角300mm处切断模板，使厕所吊模在撤出过程中，保证阳角不散架，从而让厕所始终保持统一尺寸。

整拆后的吊模转角

吊模内侧钉九夹板，以保证砼成型线条顺直。

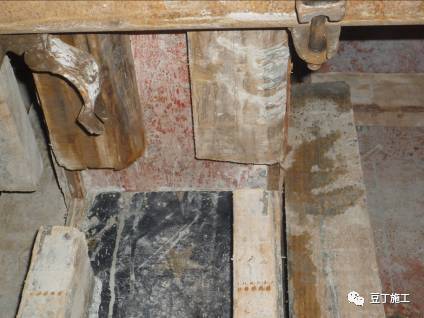

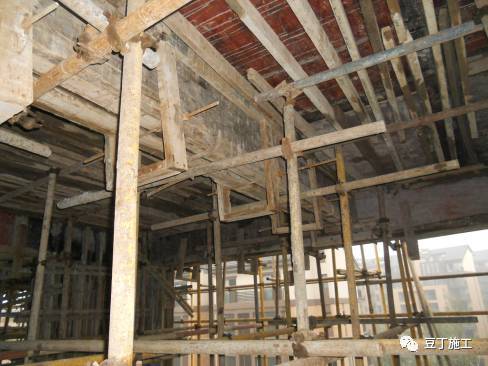

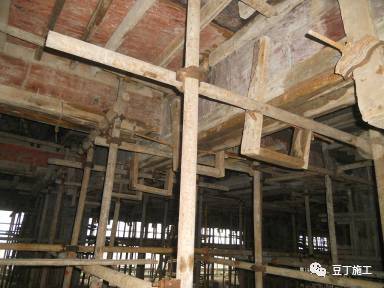

6、加固

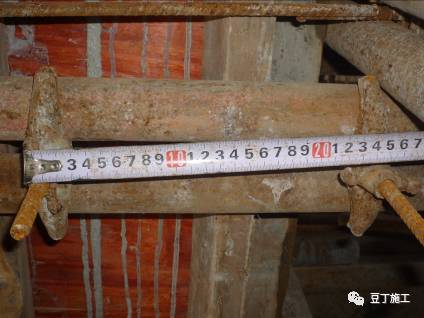

梁底均采用木夹具进行加固，木夹具间距不大余600mm。

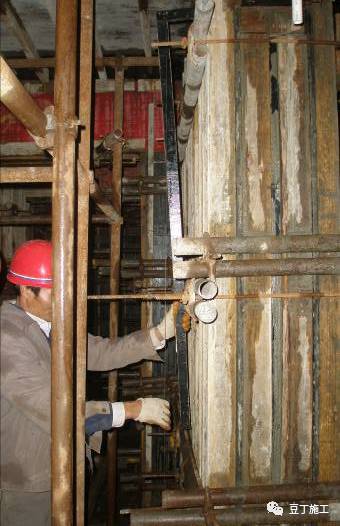

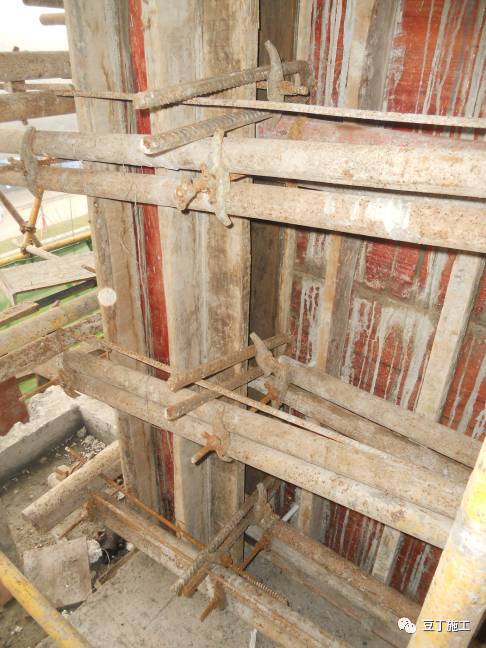

（二）柱墙模板组装

1、拼缝

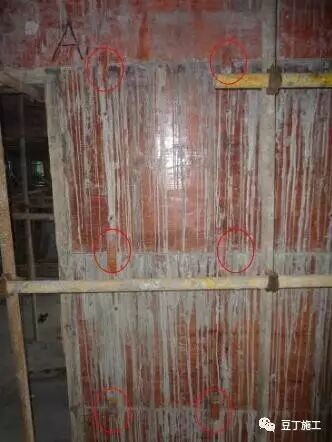

内撑与加固螺杆位置相同

柱模拼装过程中，严格控制巴条间距和阴阳角内撑间距。

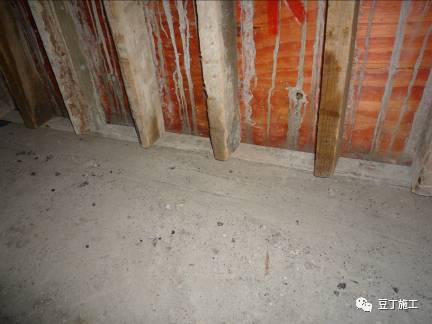

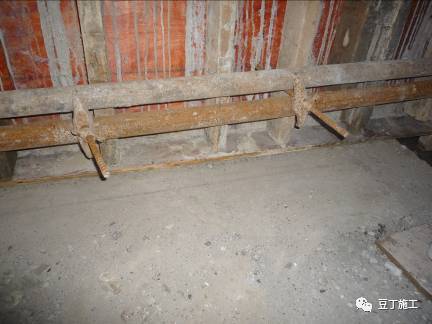

2、套模

利用较小废九夹板统一加工套模，套模统一配模，其宽度与柱墙背方同宽，便于操作和检查。

3、细部节点

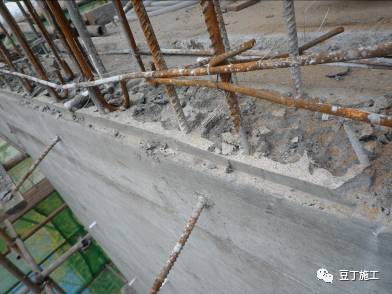

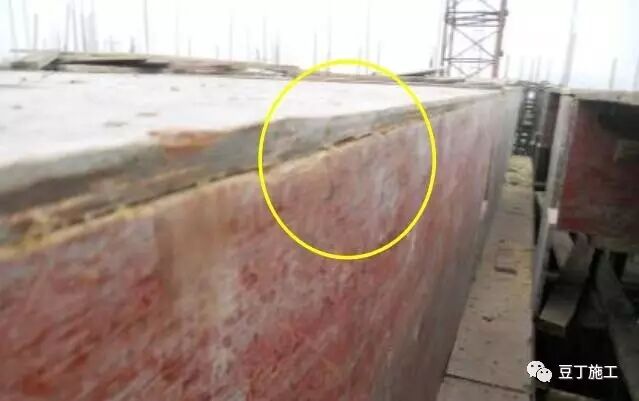

外墙及筒体剪力墙处，预埋（剪力墙长度-30mm）×70mm压条，以避免外墙出现裙边等现象。

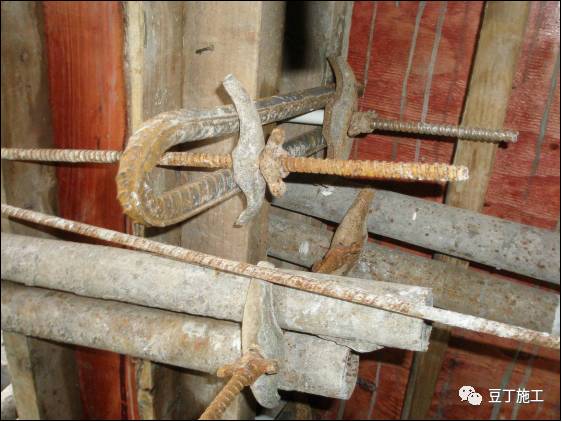

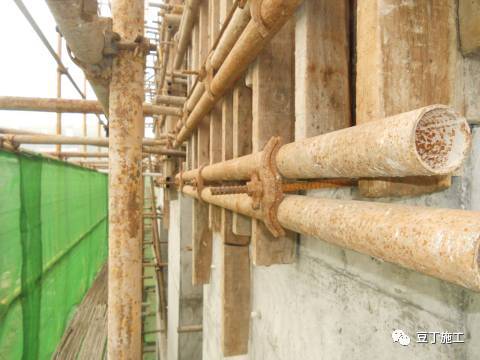

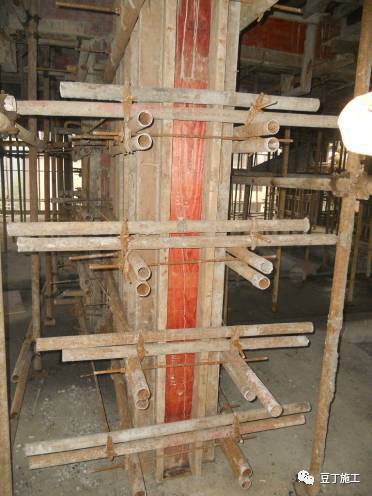

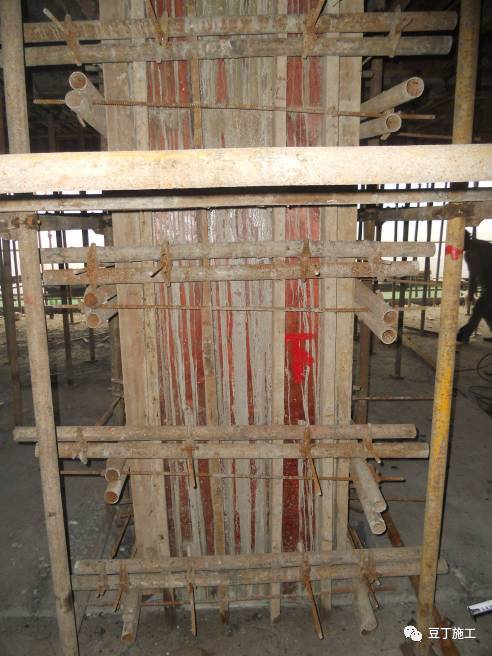

4、加固

严格执行五道夹具，四道封头锁工艺。

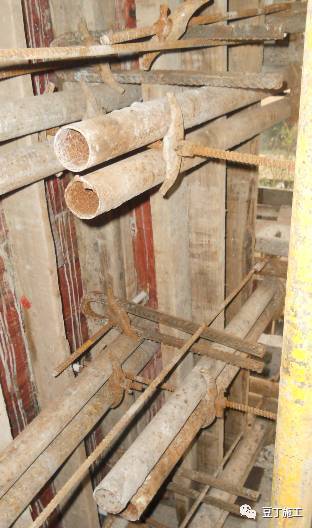

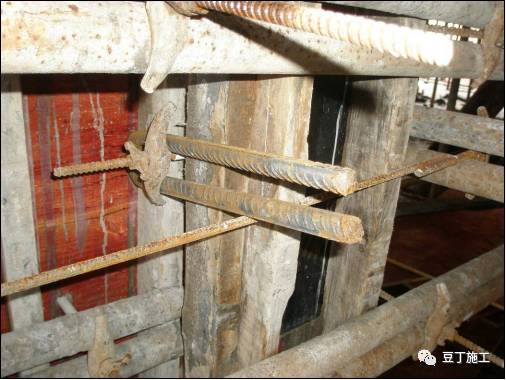

对拉螺栓距阴阳角距离不大于200mm

剪力墙短肢方向严格要求添加对拉螺栓，以保证阴角砼成型效果。

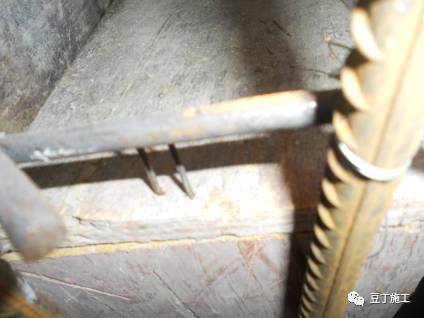

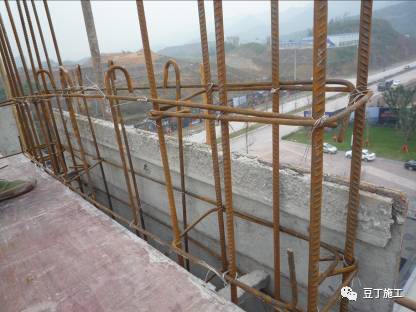

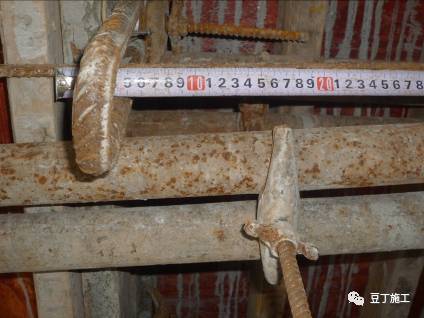

剪力墙小截面采用预制200mmU行钢筋进行加固，U型钢筋长度=截面长度+200mm。

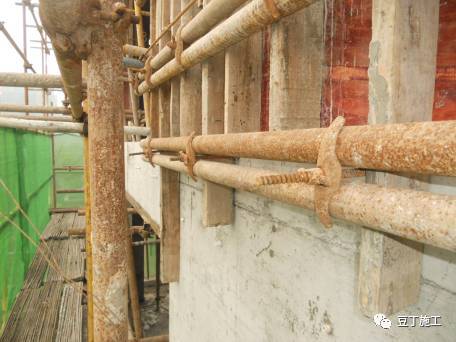

5、老墙

在外墙及筒体剪力墙板面以下50mm处，预埋三道老墙螺栓，并采用钢管进行加固。

三、模板施工过程控制

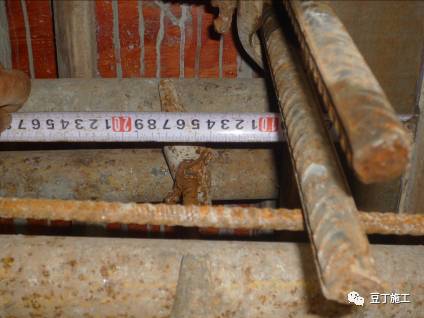

对每层楼板进行检测：柱墙垂直度、板面平整度、进深及开间尺寸。

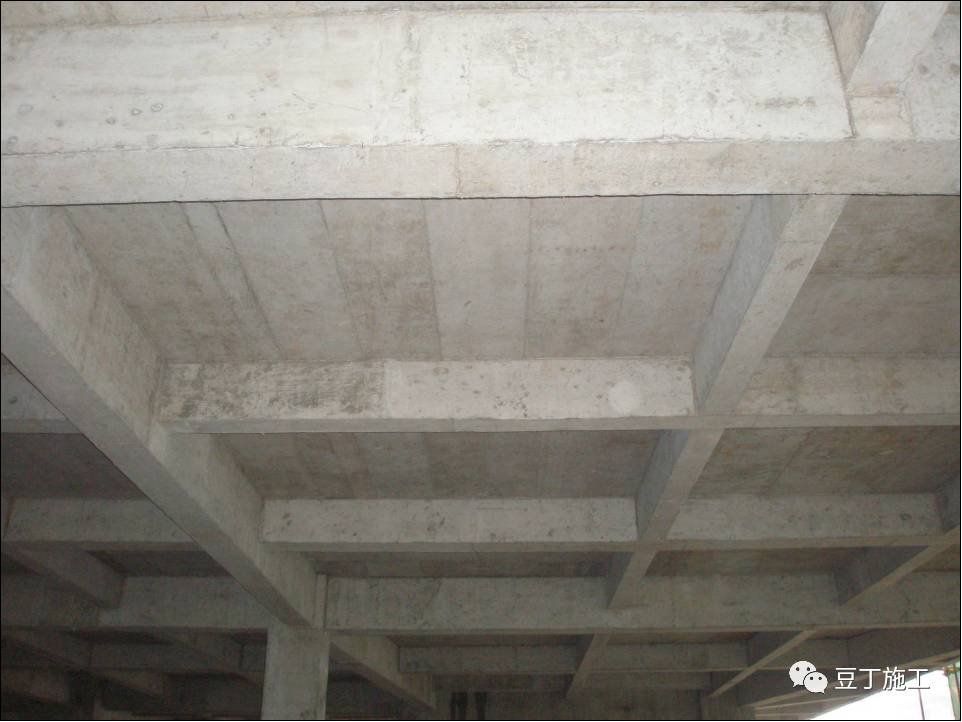

四、混凝土结构成型观感效果

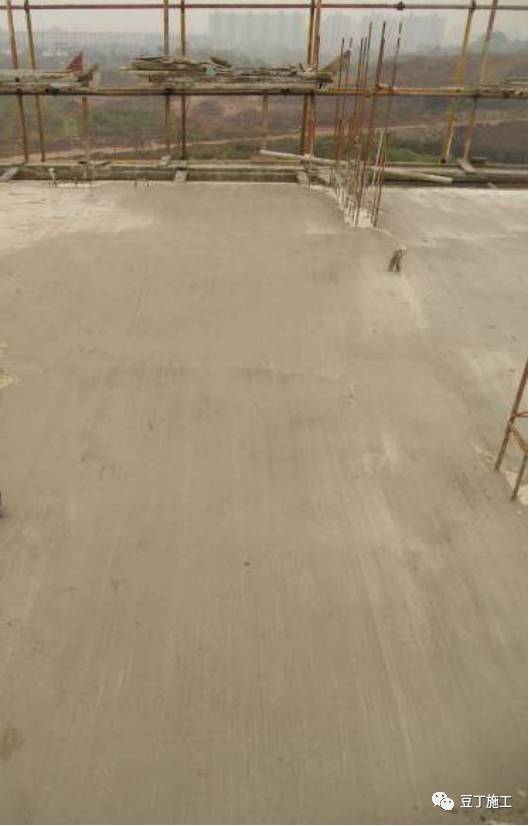

1、收面成型质量

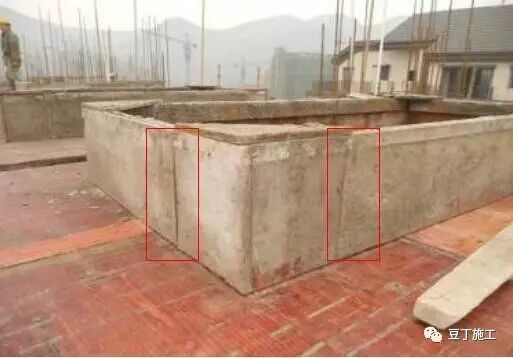

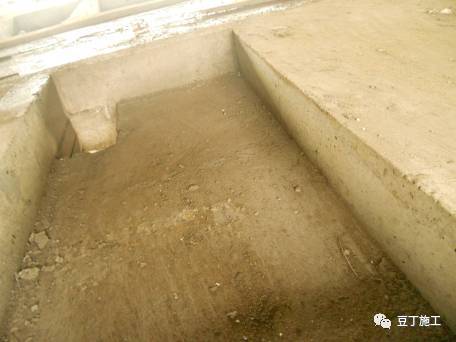

2、卫生间成型质量

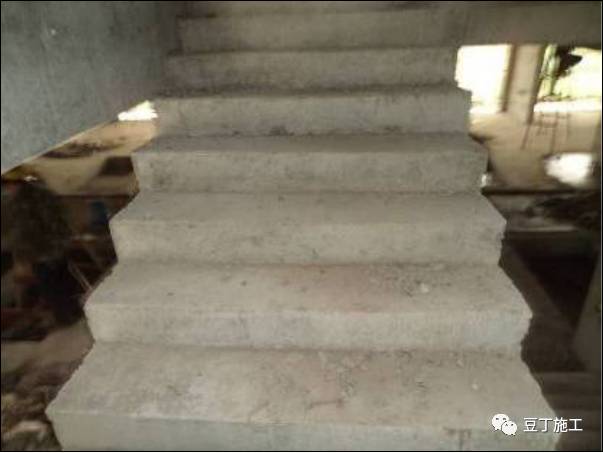

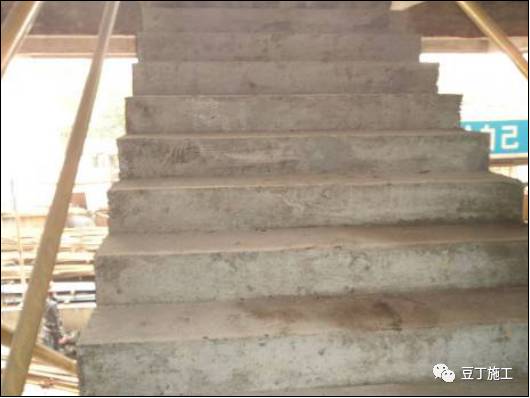

3、梯步成型质量

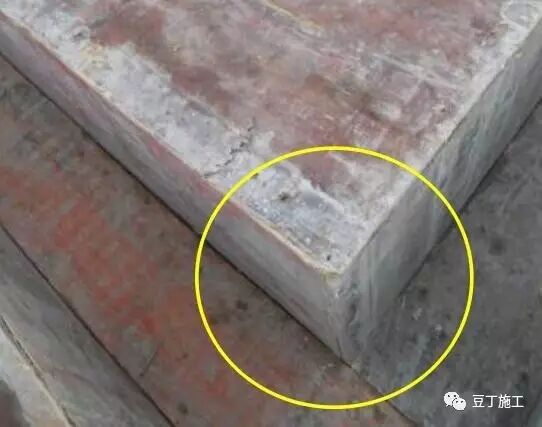

4、建筑线条成型质量

5、梁柱节点成型质量

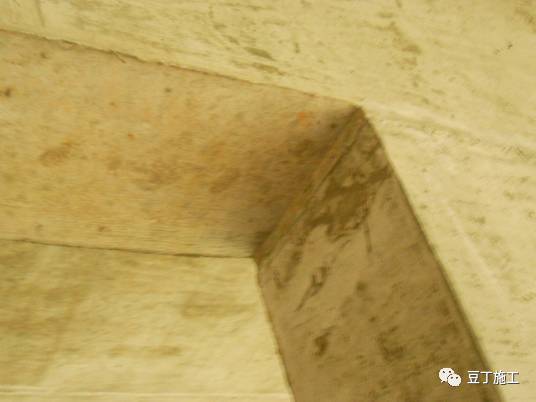

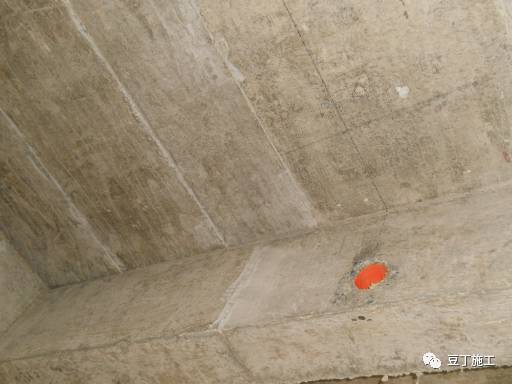

6、梁梁节点成型质量

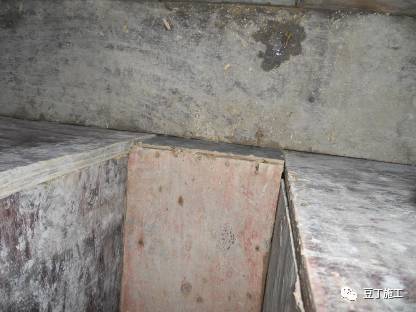

7、梁板节点成型质量

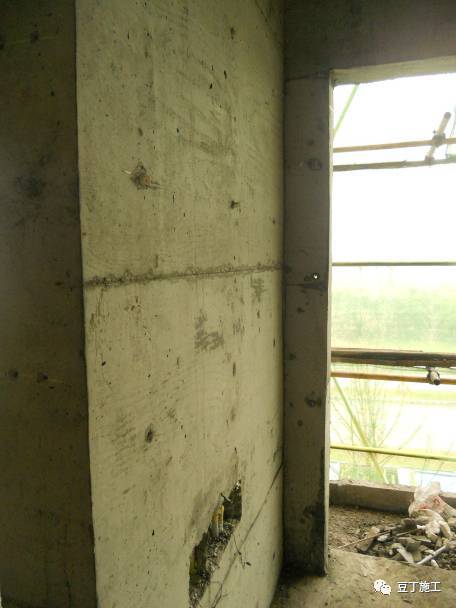

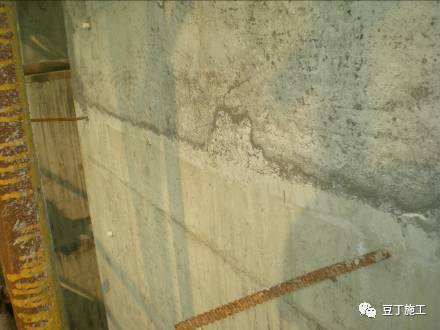

8、剪力墙拼缝及平整度成型质量

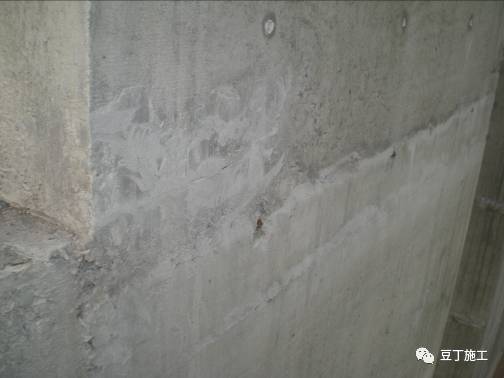

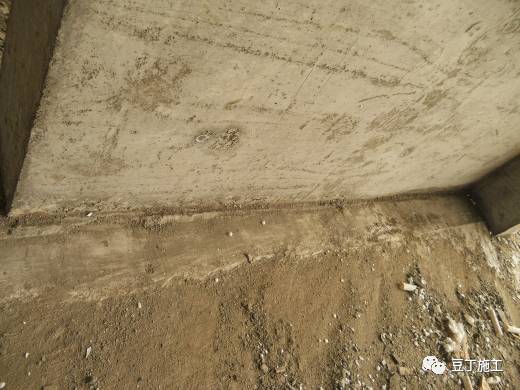

9、剪力墙墙根成型质量

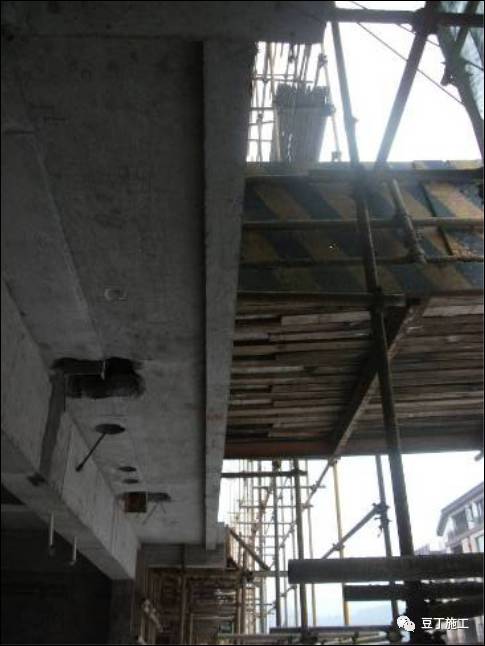

10、外墙接缝处砼成型质量

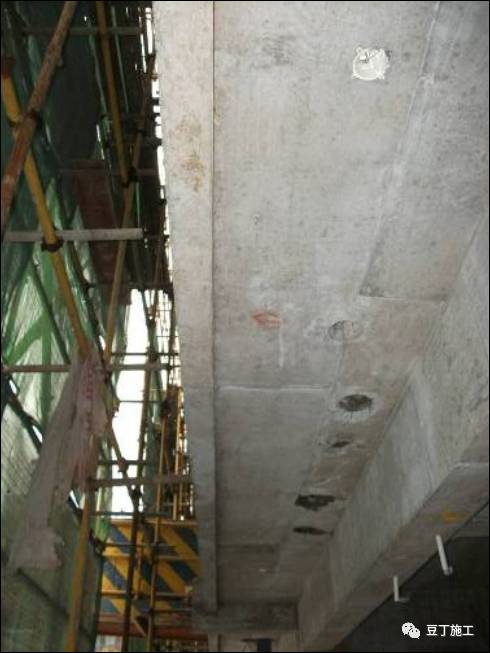

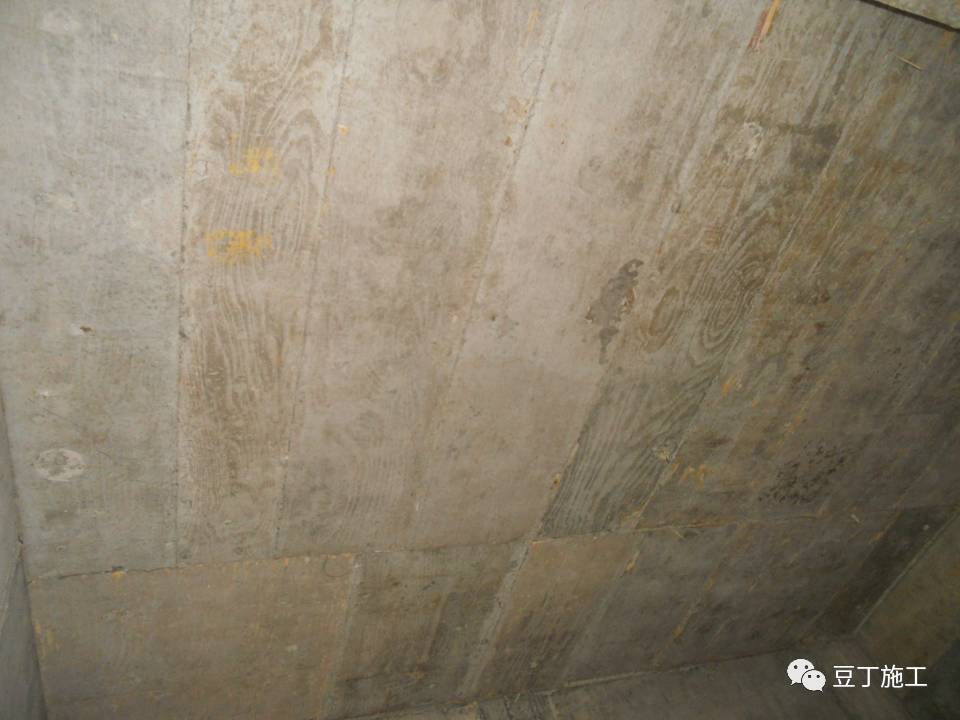

11、顶板砼成型质量

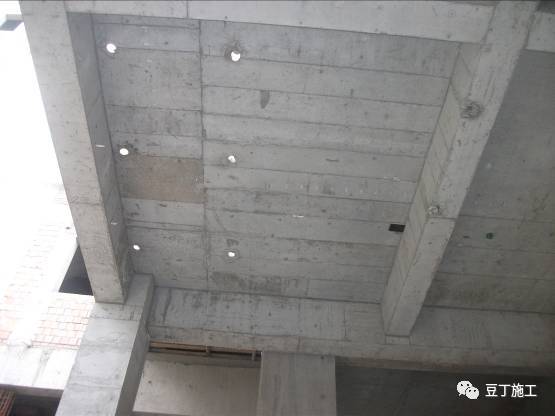

12、整体观感效果

五、实际应用数据分析

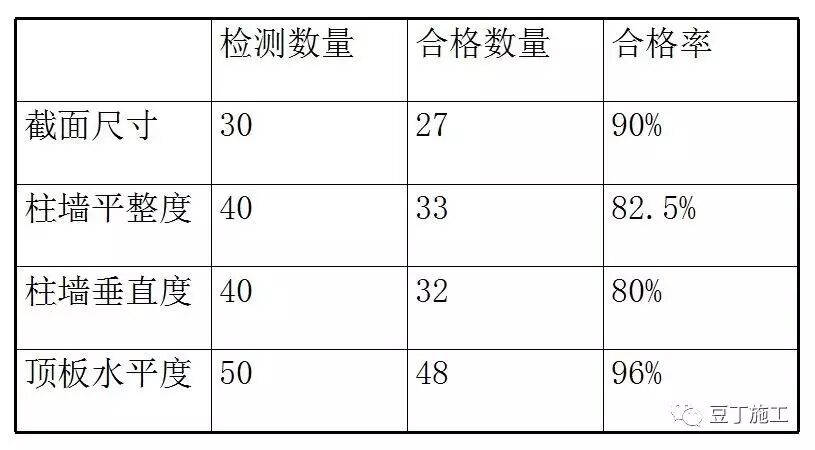

某工程月度实体检测结果，得到以下数据：

六、废旧模板施工要点

1、前期需对建筑梁底规格、模板量等数据进行测算，以确保后期加工模板量满足现场对模板的需求量。

2、规划较大废旧模板统一制作加工场地。

3、根据建筑物特点，在动工前，预算废旧模板加工周期，提前插入废旧模板拔钉子、加工等工序。

4、施工过程中，废旧模板刚度、垂直度等性能有所降低，必须加强检查，严格执行公司工艺，以确保砼成型后的垂直度、平整度。
